半導體設備作為半導體產業鏈的關鍵支撐，其發展水平直接決定了芯片制造的先進性和產業競爭力。近年來，隨著全球半導體產業格局的演變以及國內政策的大力支持，中國半導體設備行業迎來了前所未有的發展機遇。
一、半導體設備行業現狀
（一）產業鏈中的關鍵地位
半導體設備貫穿于芯片制造、封裝和測試等關鍵環節，是半導體產業的基石。從產業鏈全景來看，半導體設備不僅支撐著芯片制造的復雜工藝，還與材料、設計等領域緊密相連。全球半導體設備市場在過去幾年間持續增長，2023年市場規模已達到數千億美元，其中中國市場占比接近三分之一，成為全球最大的設備需求市場之一。
半導體制造流程復雜，設備需求多樣
半導體制造過程涉及20-30個主要步驟，根據產線情況，需要使用30-40種乃至上百種不同類型的設備。從硅片制造到晶圓加工，再到封裝測試，每一步都離不開高精度、高性能的設備支持。例如，光刻機用于將電路圖案轉移到硅片上，刻蝕機用于去除多余材料以形成電路結構，薄膜沉積設備用于在硅片表面生長薄膜材料，而檢測設備則用于實時監控制造過程中的質量與精度。
（二）國產設備的崛起與挑戰
自2006年國家“02專項”實施以來，中國半導體設備行業取得了顯著進展。以北方華創、中微公司等為代表的國產設備廠商逐漸崛起，部分產品已在國內主流晶圓廠實現應用。然而，與國際龍頭相比，國產設備在營收規模、技術先進性等方面仍存在較大差距。特別是在先進制程（如14nm以下）設備領域，國產設備仍處于技術追趕階段，核心零部件的進口依賴也成為制約發展的關鍵瓶頸。
國產設備廠商與國際龍頭的差距

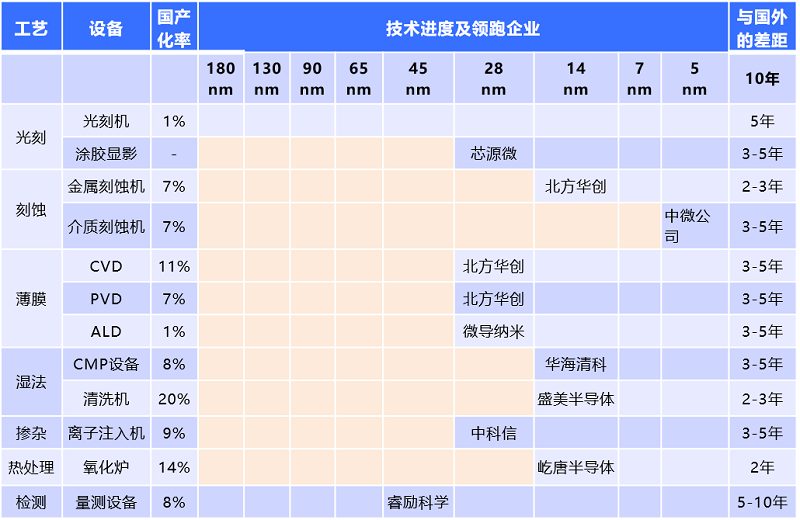

從營收規模來看，國際設備龍頭如應用材料（AMAT）、阿斯麥（ASML）和東京電子（TEL）等在2023年的營收分別達到約2000億、2000億和1000億人民幣左右，而國內最大的半導體設備廠商北方華創2023年營收約200億人民幣左右，差距明顯。技術方面，國產設備在成熟工藝（如28nm及以上）已基本滿足國內需求，但在先進制程（如14nm及以下）仍面臨技術瓶頸，尤其是在光刻機、高端刻蝕機等關鍵設備領域。
國產設備的現狀與機遇
盡管面臨諸多挑戰，國產設備廠商在成熟工藝制程上已取得顯著進展。例如，國產設備在清洗、去膠以及氧化擴散爐等設備上已基本實現國產替代。此外，隨著國內晶圓廠的快速擴張，國產設備的市場需求也在不斷增加。2023年，國內晶圓產線中標設備中，國產設備比例接近一半，顯示出國產設備在市場中的競爭力正在逐步提升。
（三）機遇與風險并存
隨著全球半導體產業向中國大陸轉移，國內晶圓廠的快速擴張為設備行業帶來了巨大的市場需求。政策支持和資本投入的增加，也為國產設備的發展提供了有力保障。然而，國際貿易摩擦、技術封鎖等外部風險，以及高端人才短缺、產業鏈配套不足等內部挑戰，仍是國產設備廠商需要面對的重要問題。
產業轉移與市場需求增長

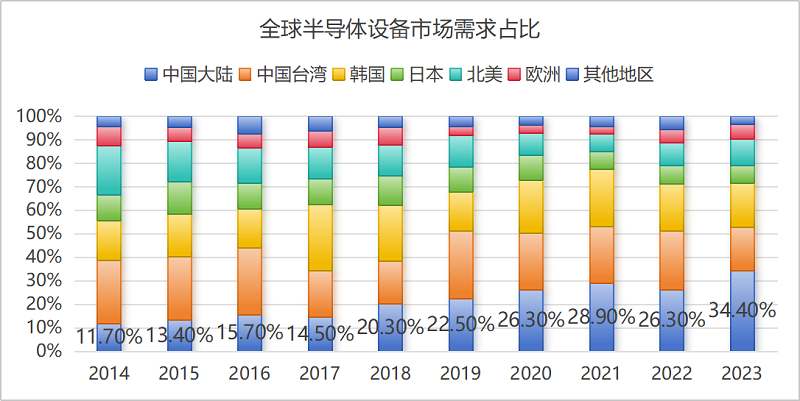

根據SEMI統計，2017-2020年間全球投產的半導體晶圓廠中，有42%位于中國大陸。2021-2023年間，全球新建晶圓廠數量已達80座，其中約20座位于中國大陸。隨著晶圓廠的快速擴張，半導體設備的需求也持續增長。2019年中國大陸的半導體設備銷售額為135億美元，占全球市場份額的22.5%；到2023年，這一數字已增長至366億美元，占全球市場份額的34.4%，年均復合增長率達到29%。
政策支持與資本投入
自2006年起，中國政府先后頒布了數十個相關政策文件推動半導體行業的發展。2014年設立的國家集成電路產業基金（大基金）一期、二期、三期分別對半導體設備、材料以及AI芯片等領域進行了大規模投資。大基金三期于2024年5月注冊成立，注冊資本超過3440億人民幣，比二期增長了70%，進一步加大對半導體設備和核心零部件的投資力度。
二、半導體設備細分領域關注重點
（一）光刻設備：高端市場的技術壁壘
光刻機是半導體制造中最關鍵的設備之一，其技術水平直接決定了芯片的制程精度。全球光刻機市場長期被荷蘭阿斯麥（ASML）公司壟斷，尤其是高端EUV光刻機，目前僅有阿斯麥（ASML）能夠量產。國內光刻機廠商如上海微電子在中低端市場已取得一定進展，但在高端制程光刻機領域仍面臨巨大挑戰。未來，國產光刻機的發展不僅需要突破技術瓶頸，還需要在上游零部件供應、下游客戶認證等方面取得突破。
光刻機的技術原理與市場格局

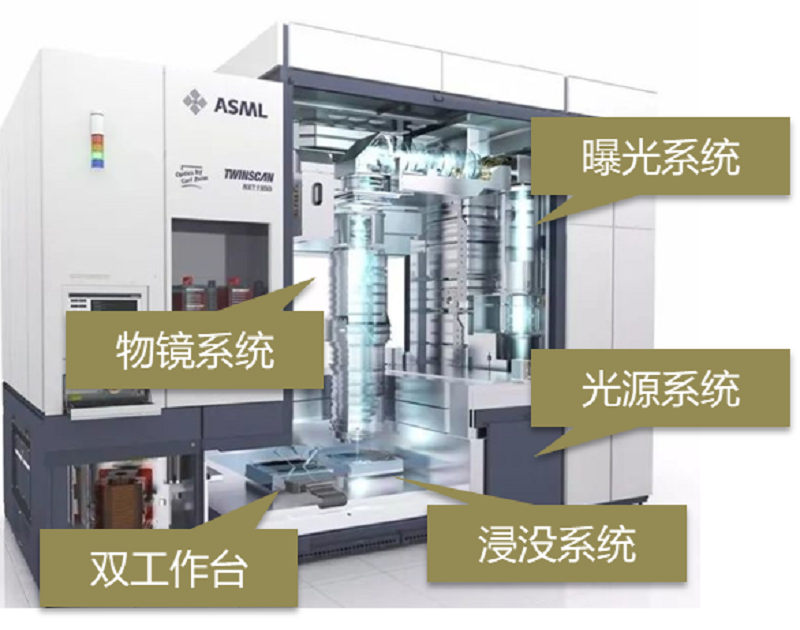

光刻機的工作原理基于光學成像技術，通過將掩膜版上的電路圖案轉移到硅片上，實現高精度的圖形復制。光刻機的技術發展經歷了從接觸式、接近式到投影式的多次迭代，目前最先進的EUV光刻機采用極紫外光源，能夠?qū)崿F(xiàn)7nm及以下的先進制程。阿斯麥（ASML）在高端光刻機領域的壟斷地位得益于其在光學系統、光源技術、浸沒式技術等關鍵領域的領先地位。
國產光刻機的突破方向
國內光刻機廠商如上海微電子在中低端光刻機領域已取得一定進展，其產品廣泛應用于先進封裝、顯示面板、LED等領域。然而，在高端制程光刻機領域，國產廠商仍面臨技術瓶頸。未來，國產光刻機的發展需要重點關注以下幾個方向：一是提升光源技術，開發更高功率的極紫外光源；二是優化光學系統，提高成像精度和分辨率；三是加強上游零部件的研發，實現關鍵零部件的自主可控。
光刻機上游零部件的國產替代機會
國產高端光刻機的發展需要大量研發資金和專業人才的持續投入，同時也需要上游先進光學、激光光源以及精密機械等產業的有力支撐。例如，哈爾濱工業大學在極紫外光源領域取得了重大突破，該校趙永蓬教授團隊成功研發出13.5nm的極紫外光源。這一成果打破了國際技術封鎖，為我國高端芯片制造帶來了新的希望。
（二）刻蝕設備：國產替代的先行者
刻蝕設備是半導體制造中的重要工藝設備，市場規模持續增長。國際上，泛林集團（LAM）、東京電子（TEL）和應用材料（AMAT）三大巨頭占據了絕大部分市場份額。國內刻蝕設備廠商如中微公司、北方華創等已取得顯著進展，部分產品已進入國內一線晶圓廠產線。隨著國內晶圓廠對國產設備認證意愿的增強，刻蝕設備有望成為國產替代的先行領域。刻蝕設備的技術原理與分類

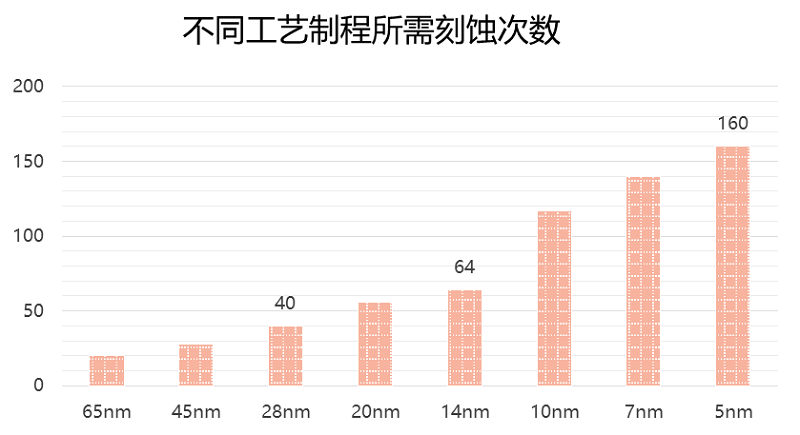

刻蝕設備主要用于去除硅片表面未被光刻膠覆蓋的區域，從而實現圖形的轉移。根據刻蝕原理，刻蝕設備可分為干法刻蝕和濕法刻蝕兩大類。干法刻蝕是目前主流技術，包括電容耦合等離子體（CCP）刻蝕和電感耦合等離子體（ICP）刻蝕。濕法刻蝕則主要用于較大尺寸圖形的刻蝕。隨著制程的不斷縮小，刻蝕設備需要在刻蝕速率、選擇比、均勻性等指標上不斷提升。
國產刻蝕設備的技術突破
中微公司是國內刻蝕設備領域的龍頭企業，其介質刻蝕機已廣泛應用于國內外主流晶圓廠的28nm及以下制程生產線，并在5nm制程取得突破。北方華創則在硅刻蝕和金屬刻蝕領域表現突出，其55/65nm硅刻蝕機已成為中芯國際的Baseline設備。國產刻蝕設備的技術突破不僅體現在設備性能的提升，還在于其在下游客戶的認證和應用。隨著國內晶圓廠對國產設備認證意愿的增強，刻蝕設備有望在更多制程和工藝中實現進口替代。
刻蝕設備上游零部件的國產替代機會

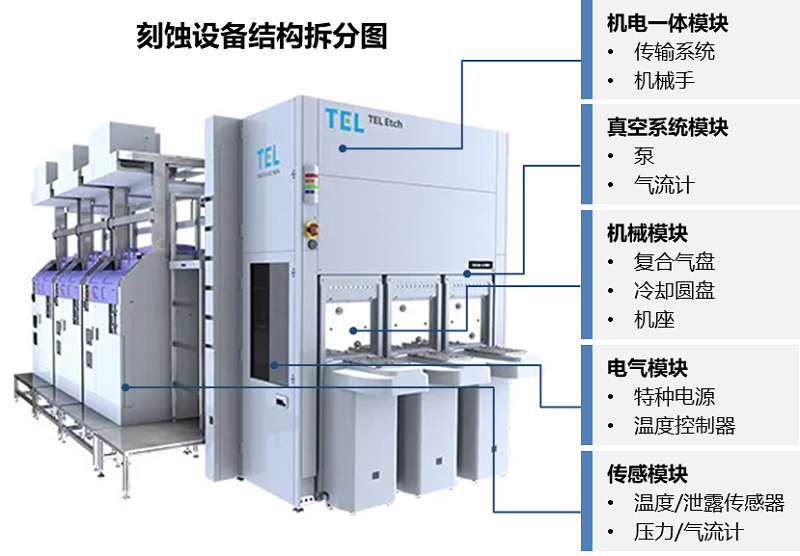

刻蝕設備的上游零部件如真空系統、特種電源等對設備性能至關重要。目前，國內在這些零部件領域的研發和生產仍處于起步階段，但已取得一定進展。例如，中科科儀和九天真空在真空系統領域已具備一定的研發能力，有望逐步實現進口替代。
（三）薄膜沉積設備：泛半導體領域的機遇

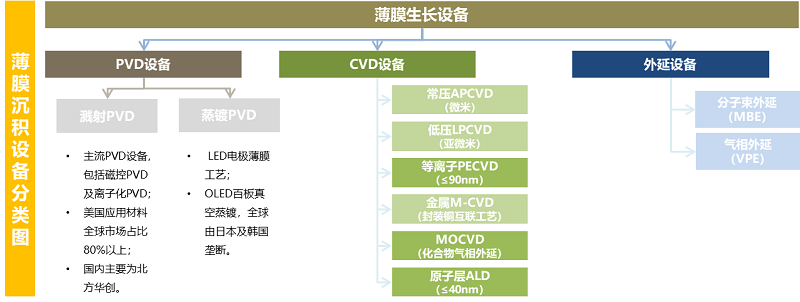

薄膜沉積設備涵蓋了物理氣相沉積（PVD）、化學氣相沉積（CVD）和原子層沉積（ALD）等多種技術，廣泛應用于集成電路和泛半導體領域。在泛半導體領域，如LED、光伏等，國產設備廠商與國際廠商的技術差距相對較小，且國內產業基礎雄厚，市場需求旺盛。未來，隨著新技術的不斷涌現，如異質結光伏電池、氮化鎵LED等，國產薄膜沉積設備有望在這些新興領域?qū)崿F(xiàn)突破。
薄膜沉積設備的技術原理與市場格局
薄膜沉積設備通過物理或化學方法在硅片表面生長薄膜材料，是半導體制造中的關鍵工藝設備。PVD主要通過物理濺射或蒸發的方式沉積薄膜，適用于金屬電極等應用；CVD則通過化學反應生成薄膜，具有更高的均勻性和致密性。ALD技術則能夠在原子級別控制薄膜厚度，適用于高精度的先進制程。全球薄膜沉積設備市場主要被應用材料、泛林集團和東京電子等國際巨頭占據，但國產設備廠商在部分細分領域已取得突破。
國產薄膜沉積設備的市場機遇
拓荊科技是國內薄膜沉積設備的龍頭企業，其PECVD設備已廣泛應用于國內晶圓廠的28nm及以下制程生產線，并在14nm及以下制程取得進展。中微公司的MOCVD設備則在LED領域占據全球超過60%的市場份額，成為國內薄膜沉積設備在泛半導體領域的典型代表。隨著國內光伏、LED等產業的快速發展，以及第三代半導體材料（如氮化鎵、碳化硅）的應用推廣，國產薄膜沉積設備有望在新興領域?qū)崿F(xiàn)更大的突破。
（四）熱處理設備：高端市場的進口替代空間
熱處理設備主要用于半導體制造中的擴散、氧化、退火等工藝。國內在低端熱處理設備（如臥式爐）方面已基本實現進口替代，但在高端快速熱處理（RTP）設備領域仍依賴進口。屹唐半導體通過收購海外技術，已在RTP設備領域取得突破，成為國內技術領先的企業。未來，隨著國產設備廠商在高端熱處理設備領域的技術積累和市場拓展，進口替代空間廣闊。
熱處理設備的技術原理與分類

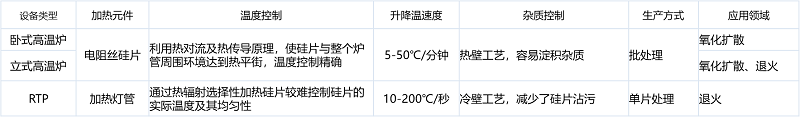

熱處理設備通過加熱和冷卻過程，實現硅片表面的擴散、氧化和退火等工藝。臥式爐和立式爐是傳統的熱處理設備，主要用于批量處理硅片，但隨著制程的不斷縮小，其均勻性和自動化程度的局限性逐漸顯現。RTP設備則采用快速加熱和冷卻技術，能夠在短時間內完成熱處理過程，適用于先進制程的單片處理。
國產熱處理設備的技術突破
屹唐半導體通過收購美國Mattson Technology，獲得了RTP設備的核心技術，并在國內實現了產業化。其RTP設備已進入臺積電、三星、中芯國際等國內外知名晶圓廠的5nm及以下制程生產線，成為國內少數具有全球競爭力的企業。此外，微釜半導體、華卓精科等國內廠商也在立式爐等高端熱處理設備領域取得了一定進展。未來，國產熱處理設備有望在高端市場實現進口替代。
（五）前道檢測設備：國產廠商的突破之路
前道檢測設備對芯片制造的良率和質量控制至關重要，市場長期被科磊（KLA）、應用材料（AMAT）等國際巨頭壟斷。近年來，國內廠商如睿勵科學、中科飛測等在光學量測、缺陷檢測等細分領域取得了一定進展，部分產品已進入國內晶圓廠產線。隨著國產設備廠商在技術研發和市場拓展方面的持續投入，前道檢測設備有望成為國產替代的又一重要領域。
前道檢測設備的技術原理與分類

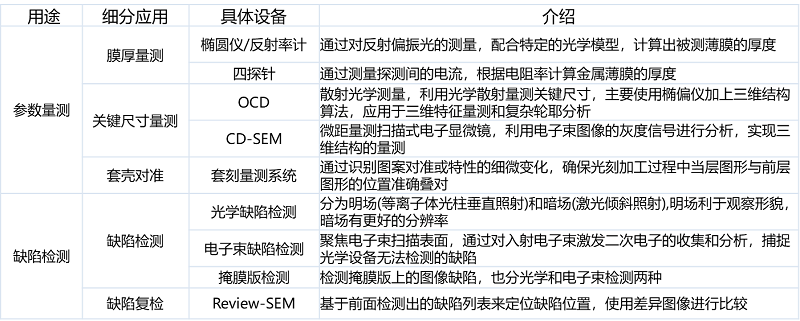

前道檢測設備主要用于檢測硅片表面的缺陷、圖形尺寸和薄膜厚度等參數。光學檢測設備通過光學成像和散射技術實現檢測，適用于大面積、高精度的檢測；電子束檢測設備則通過掃描電子束實現高分辨率檢測，適用于納米級缺陷的檢測。隨著制程的不斷縮小，前道檢測設備需要在檢測精度、速度和自動化程度等方面不斷提升。
國產前道檢測設備的技術突破
睿勵科學是國內前道檢測設備的龍頭企業，其光學膜厚量測設備已進入長江存儲、合肥長鑫等國內一線晶圓廠產線，并在部分國際客戶中實現應用。中科飛測則在缺陷檢測領域取得突破，其晶圓表面顆粒檢測機已進入中芯國際等晶圓廠的生產線。未來，隨著國產設備廠商在技術研發和市場拓展方面的持續投入，前道檢測設備有望在更多細分領域?qū)崿F(xiàn)進口替代。
（六）離子注入設備：技術追趕的關鍵環節
離子注入設備是半導體制造中的關鍵摻雜設備，全球市場主要被應用材料（AMAT）和亞舍立（Axcelis）壟斷。國內廠商如爍科中科信已具備低能大束流、中束流和高能離子注入機的量產能力，代表著國產離子注入設備的最高水平。未來，隨著國產設備廠商在技術研發和市場拓展方面的持續投入，離子注入設備有望在成熟制程領域?qū)崿F(xiàn)進口替代。
離子注入設備的技術原理與分類

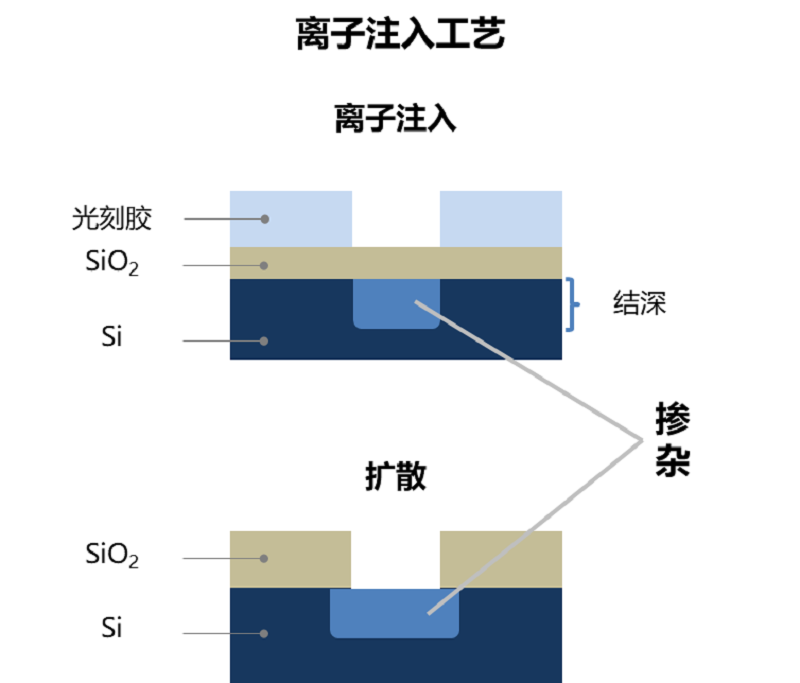

離子注入設備通過將帶電離子注入硅片，實現摻雜工藝，從而控制半導體器件的電學性能。根據離子能量和束流強度，離子注入設備可分為低能大束流、中束流和高能離子注入機。隨著制程的不斷縮小，離子注入設備需要在注入精度、均勻性和束流強度等方面不斷提升。
國產離子注入設備的技術突破
爍科中科信是國內離子注入設備的龍頭企業，其產品已覆蓋從低能大束流到高能離子注入機的全品類，并在28nm及以下制程實現應用。此外，凱世通（已被萬業股份收購）在光伏領域的離子注入設備也取得了重要突破。未來，隨著國產設備廠商在技術研發和市場拓展方面的持續投入，離子注入設備有望在更多制程和工藝中實現進口替代。
三、投資邏輯分析
（一）投資機構與市場趨勢
近年來，隨著半導體設備行業的快速發展，吸引了眾多投資機構的關注。其中，國家集成電路產業投資基金（大基金）自2014年成立以來，持續加大在半導體設備領域的投資布局，其投資的企業涵蓋了刻蝕設備、薄膜沉積設備、檢測設備等多個細分領域，包括北方華創、中微公司、拓荊科技等，這些企業在國內市場占據重要地位。同時，中微公司、拓荊科技等企業通過投資和并購，進一步拓展了自身的技術和市場布局，例如中微公司投資了新松半導體、芯密科技等，形成了上下游協同發展的格局。未來，隨著國產設備廠商在技術研發和市場拓展方面的持續投入，半導體設備行業有望迎來更多的投資機會。
（二）上市公司與行業龍頭
國內半導體設備上市公司在技術研發和市場拓展方面取得了顯著進展。北方華創、中微公司、拓荊科技等企業在刻蝕設備、薄膜沉積設備等領域已具備較強的市場競爭力。盛美上海、華海清科等企業在清洗設備、CMP設備等細分領域也取得了重要突破。這些企業不僅在國內市場占據重要地位，部分產品還進入了國際市場，展現了國產設備的競爭力。
（三）投資邏輯與標的選擇
半導體設備行業的投資邏輯主要圍繞進口替代和技術創新展開。在進口替代方面，國產設備廠商憑借本土市場的優勢和政策支持，有望在成熟制程領域率先實現突破。在技術創新方面，國產設備廠商可以通過集中力量研發，實現在泛半導體領域的專用型設備對國外龍頭的追趕。標的選擇上，應重點關注創始團隊、研發進度和下游認證情況。具有豐富行業經驗的創始團隊、較快的研發進度以及通過國內一線晶圓廠認證的企業，將成為投資的優質標的。
進口替代邏輯：國產設備在成熟制程領域已具備一定的技術基礎和市場競爭力，隨著下游晶圓廠對國產設備認證意愿的增強，清洗設備、熱處理設備、刻蝕設備等領域有望率先實現進口替代。
技術創新邏輯：在泛半導體領域，如LED、光伏、第三代半導體等，國產設備廠商可以通過技術創新，實現對專用型設備的突破。例如，異質結光伏電池、氮化鎵LED等領域?qū)Ρ∧こ练e設備和檢測設備的需求增長，為國產設備廠商提供了新的市場機會。
標的選擇：重點關注創始團隊、研發進度和下游認證情況。例如，中微公司在刻蝕設備領域的技術突破，得益于其國際化團隊和持續的研發投入；拓荊科技在薄膜沉積設備領域的成功，則源于其在技術研發和市場拓展方面的持續努力。
四、結語
半導體設備行業作為半導體產業的核心支撐，其發展對于國家科技實力和產業競爭力具有重要意義。近年來，隨著國內政策的支持和市場需求的增長，國產設備廠商在技術研發和市場拓展方面取得了顯著進展。然而，與國際先進水平相比，國產設備仍面臨諸多挑戰。未來，隨著國產設備廠商在技術研發、產業鏈配套和市場拓展方面的持續投入，半導體設備行業有望在進口替代和技術創新的雙重驅動下，實現更快的發展。
